Typ CK
Bei der CK-Spitze befindet sich im Kopf der Spitze ein Innenkegel zur Aufnahme einer Reihe verschiedener Zentriereinsätze. Das Auswerfen der Einsätze geschieht mit einem Auswerfer.
Bestellung per
- E-Mail info@gprtops.ch
- Bestellformular
- telefonisch +41 33 676 16 16

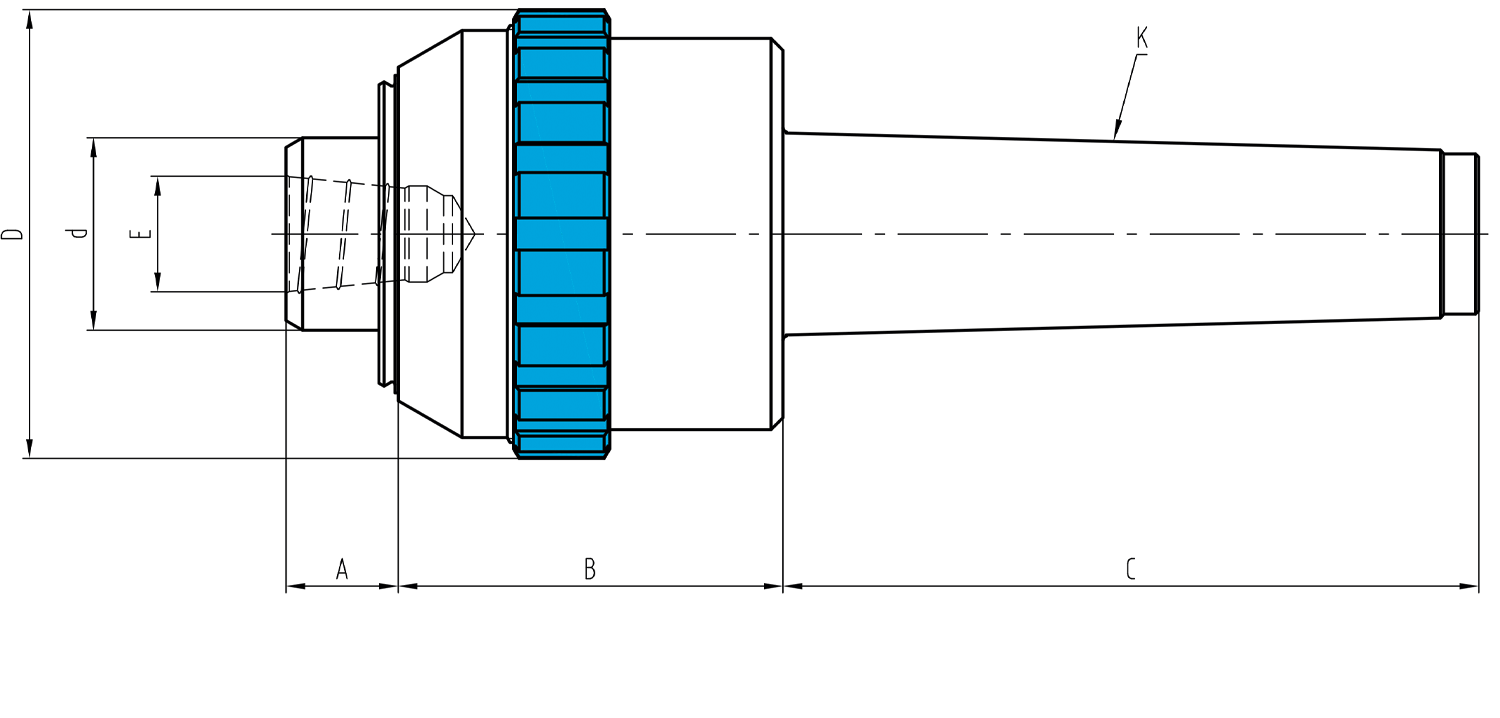

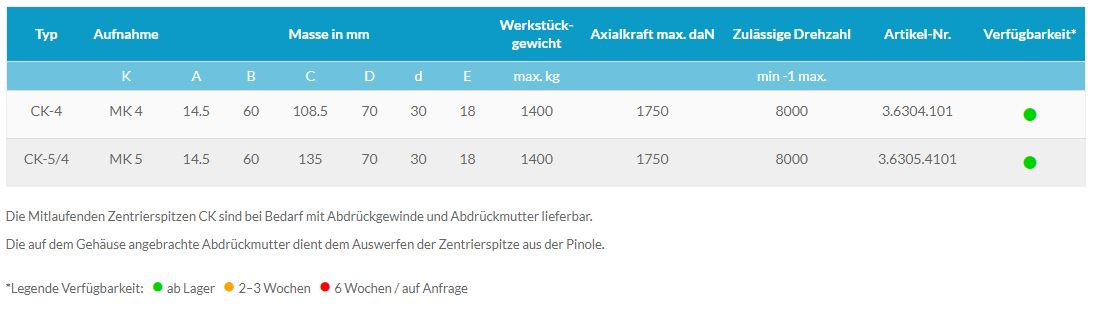

| Typ | Aufnahme | Masse in mm | Werkstück- gewicht | Axialkraft max. daN | Zulässige Drehzahl | Artikel-Nr. | Verfügbarkeit* | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K | A | B | C | D | d | E | max. kg | min -1 max. | ||||
| CK-4 | MK 4 | 14.5 | 60 | 108.5 | 70 | 30 | 18 | 1400 | 1750 | 8000 | 3.6304.101 | ● |
| CK-5/4 | MK 5 | 14.5 | 60 | 135 | 70 | 30 | 18 | 1400 | 1750 | 8000 | 3.6305.4101 | ● |
Die Mitlaufenden Zentrierspitzen CK sind bei Bedarf mit Abdrückgewinde und Abdrückmutter lieferbar.
Die auf dem Gehäuse angebrachte Abdrückmutter dient dem Auswerfen der Zentrierspitze aus der Pinole.
*Legende Verfügbarkeit: ● ab Lager ● 2–3 Wochen ● 6 Wochen / auf Anfrage
